Vacodil36 技术数据资料

材料类别：精密合金　|　牌号：Vacodil36

一、牌号概述

4J36 Invar Unipsan 36 36Ni Cactus LE Fe-Ni36 Vacodil36

产品描述

4J36合金又称因瓦（INVAR）合金，合金的居里点约为230℃，低于这一温度时合金是铁磁性的，具有很低的膨胀系数，高于这一温度时合金为无磁性的，膨胀系数增大。该合金主要用于制造在气温变化范围内尺寸近似恒定的元件，广泛用于无线电工业、精密仪器、仪表及其他工业。

二、化学成分（%）

在平均线膨胀系数达到标准规定条件下，允许镍含量偏离表规定范围。

4J36热处理制度 标准规定的膨胀系数性能检验试样按下述方法加工和热处理：将半成品试样加热至840℃±10℃，保温1h,水淬，再将试样加工为成品试样，在315℃±10℃保温1h，随炉冷或空冷。

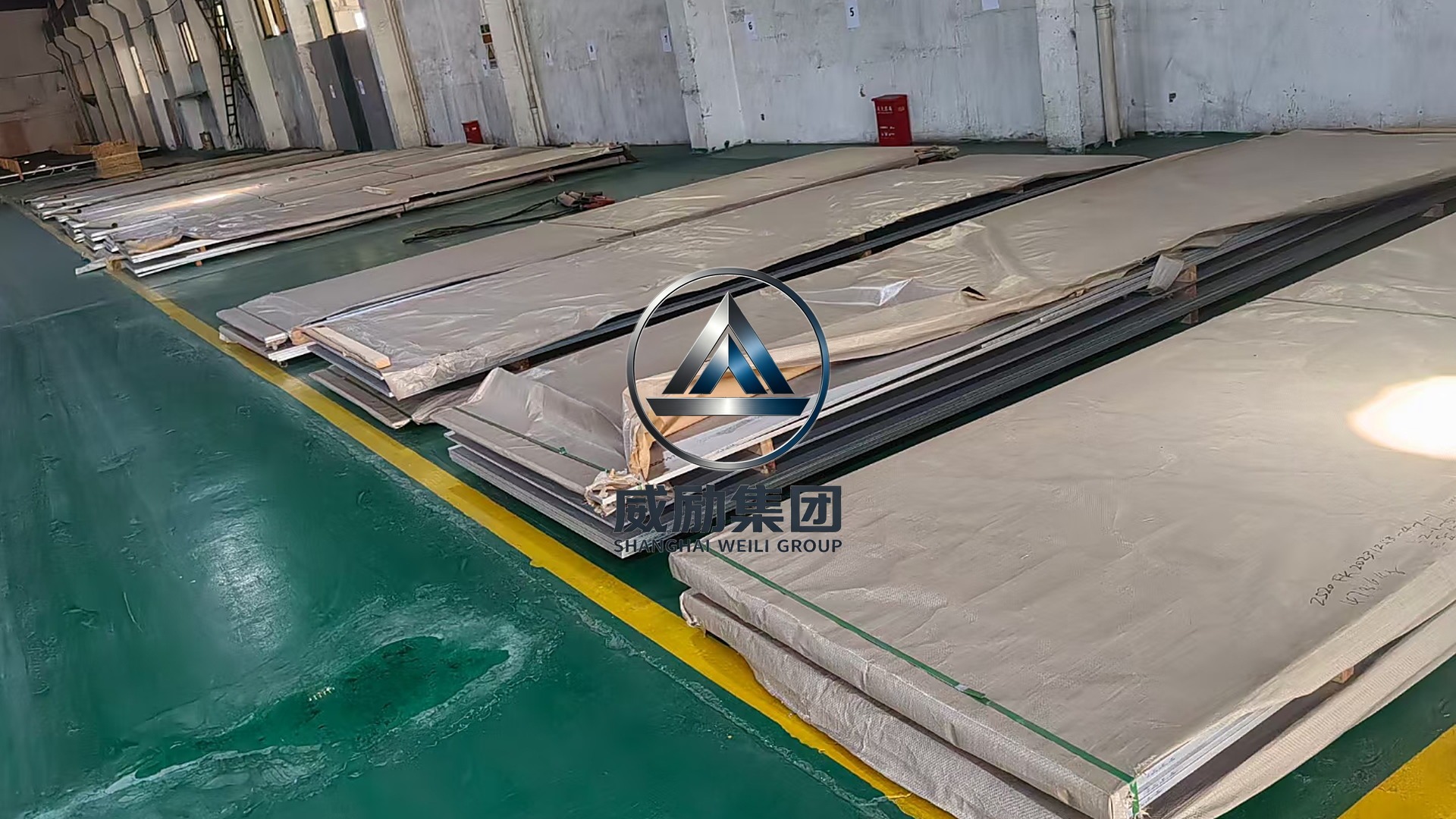

4J36品种规格与供应状态 品种有棒、管、板、丝和带。

4J36熔炼与铸造工艺 用非真空感应炉、真空感应炉和电弧炉熔炼。

4J36应用概况与特殊要求 该合金是典型低膨胀合金。经航空工厂长期使用，性能稳定；使用中应严格控制热处理工艺及加工工艺，以保证材料的稳定性。

4J36物理及化学性能

4J36热性能

4J36溶化温度范围 1430~1450℃。

4J36热导率 λ=11W/(m•℃)。

4J36比热容 c(20~100℃)=515J/(kg•℃)。

4J36线膨胀系数 标准规定α1(20~100℃)≤1.5×10-6℃-1。

合金试样在保护气氛或真空中加热到880℃±20℃，保温1h，以不大于300℃/h冷却，其平均线膨胀系数见表。合金的膨胀曲线

4J36密度 ρ=8.10g/cm3。4J36电性能；4J36电阻率 ρ=0.78μΩ·m。4J36电阻温度系数

4J36磁性能；4J36居里点 Tc=230℃。4J36合金（带材）的磁性能

在4000A/m下，剩余磁感应强度Br=0.6T，矫顽力Hc=48A/m。

4J36合金磁导率与温度的关系（磁场强度400A/m)

4J36化学性能 合金在大气、淡水、和海水中有一定的耐腐蚀性。

三、工艺与热处理

4J36相变温度

4J36时间-温度-组织转变曲线

4J36合金组织结构 合金为单相奥氏体组织。

4J36晶粒度 冷应变率ε=60%~70%、厚度d=1mm的带材，在表4-1所示温度下退火1h，空冷后，按YB 027-1992标准进行晶粒度评级

4J36工艺性能与要求

4J36成形性能 合金很容易冷、热加工。热加工时应避免在含硫的气氛中加热。

4J36焊接性能 合金可采用氧乙炔焊、电弧焊、点焊和氢原子焊等方法焊接。由于膨胀系数与合金的化学成分有关，应尽量避免因焊接造成合金成分的改变，因此较好使用氩弧焊，焊接的填充金属较好含有0.5%~1.5%的钛，以减少焊接的气孔和裂缝。

4J36零件热处理工艺 该合金热处理可分为：消除应力退火、中间退火及稳定化处理。

(1）消除应力退火 为消除零件在机械加工后的残存应力，要进行消除应力退火：530~550℃，保温1~2h,炉冷。

(2）中间退火 为消除合金在冷轧，冷拔、冷冲压过程引起的加工硬化现象，以利于继续加工。工件加热到830~880℃，保温30min，炉冷或空冷。

(3）稳定化处理 为获得具有较低的膨胀系数又能使其性能稳定的处理。一般采用三段处理。

a）均匀化：在加热中，合金中的杂质充分固溶和合金化元素趋于均匀。工件在保护气氛中，加热到830℃，保温20min~1h，淬火。

b）回火：在回火过程中能够部分消除由淬火产生的应力。工件加热到315℃，保温1~4h，炉冷。

c）稳定化时效：使合金的尺寸稳定。工件加热到95℃，保温48h。对于冷加工或机械加工后的高精度零件，不宜采用高温处理时，可采用下述消除应力稳定化处理：工件加热到315~370℃，1~4h。

该合金不能用热处理硬化。

4J36表面处理工艺 表面处理可采用喷砂、抛光或酸洗。合金可用25%盐酸溶液在70℃下酸洗，清除氧化皮。

4J36切削加工与磨削性能 该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具，低速切削加工。切削时可使用冷却剂。该合金磨削性能良好。

四、相近牌号对照

4J36材料的技术标准 YB/T 5241-1993《低膨胀合金4J32、4J36、4J38和4J40技术条件》。4J36化学成分
