软磁合金1J22美标 技术数据资料
材料类别：精密合金 | 牌号：软磁合金1J22美标
一、牌号概述
软磁合金1J22（美标）
1J22是一种高饱和磁感应强度铁钴钒软磁合金.
二、化学成分（%）
| 元素 | 含量（%） | 元素 | 含量（%） |
| Fe | 0.015 | V | 0.15 |
| Co | 0.15 | — | — |
三、力学性能
| 品种规格 | 热处理 / 试验温度（℃） | σb（MPa） | σ0.2（MPa） | δ5（%） | ψ（%） |
| — | 状态℃ | Ksi Mpa | Ksi Mpa | 延伸率50mm（2in/%） | — |
| — | 冷轧带材℃ | 195 1340 | 185 1280 | 1 | — |
| — | 845C退火带材℃ | 70 480 | 35 240 | 4 | — |
| — | 750°C退火带材℃ | 85 590 | 52 360 | 5 | — |
| — | 715°C退火带材℃ | 104 717 | 80 550 | 5 | — |
| — | 845°C退火带材℃ | 70 480 | -- -- | -- | — |
供货形式
四、物理性能
| 密度 （Kg/m3） （g/cm3） | 8 120 （8.12） |
| 电阻率 （μΩ•mm） （μΩ•cm） | 400（40） |
| 居里点 （℃） | 940 |
| 饱和磁致伸缩 （10-6） | 60 |
| 饱和磁通密度 （T）（KG） | 2.38（23.8） |
| 弹性模量 （GPa/psi） | 207（x103） |
| 热导率 （W/m·K）/cm·s℃ | 29.8（0.0712） |
| 磁性 | 能 直流磁性能 |
膨胀系数/（10-6/°C）
磁性能 直流磁性能
五、加工与焊接性能
尺寸及允许偏差/冷加工棒材
冷加工带材
退火带材
六、应用与特性
高爆核磁感应强度，高居里点和高磁致伸缩系数

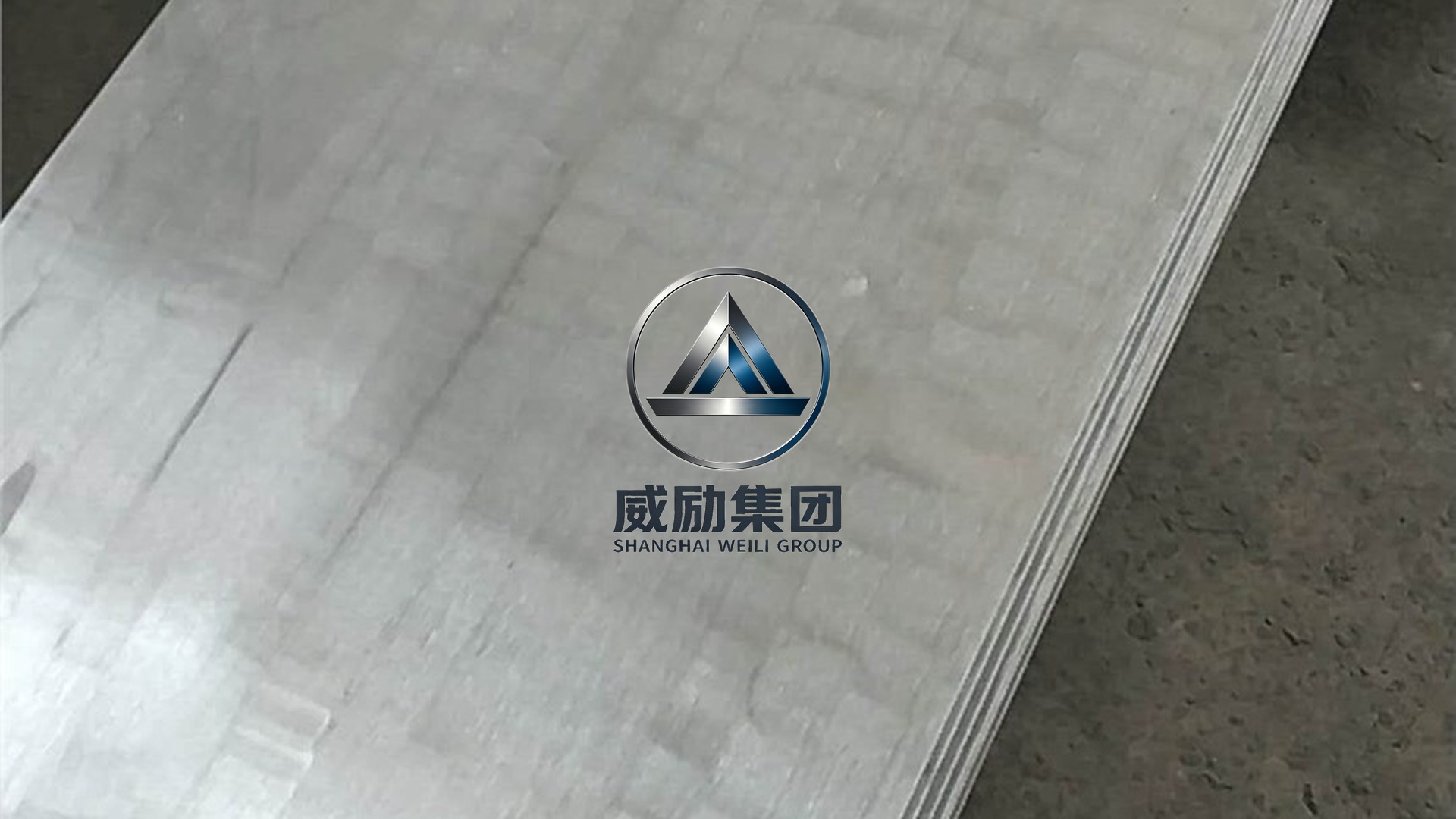

供货形式： 棒材、板材、带材
产品简介 / INTRODUCTION
七、其他技术说明
| 俄罗斯 | 美国；英国；法国；日本 |
| 50KΦ | SupermendurHiperco 50；Permendur；AFK502；SME SMEV |
| 20-100℃ | 20-200℃；20-300℃；20-400℃；20-500℃；20-600℃；20-700℃；20-800℃ |
| 9.2 | 9.5；9.8；10.1；10.4；10.5；10.8；11.3 |
| 产品形状 | 尺寸/（mm/in）；合金类型 |
| 产品形状 | 尺寸/（mm/in）；下列磁场强度的最小磁通密度/T（KG） |
| 产品形状 | 尺寸/（mm/in）；800 A/m10Oe；1.6KA/m20Oe；4KA/m50Oe；8KA/m100Oe |
| 带材 | 全部；2.00（20.0）；2.1（21.0）；2.20（22.0）；2.25（22.5） |
| 棒材 | 12.7-25.4（0.500-1）；1.60（16.0）；1.80（18.0）；2.00（20.0）；2.15（21.5） |
| 条 | >12.7（1）；1.50（15.0）；1.75（17.5）；1.95（19.5）；2.15（21.5） |
| 合金类型 | 合金类型 1；合金类型 1 |
| 产品形状产品尺寸热处理温度 | 带材0.35（0.014）845；圆棒材13.5（0.531）845 |
| 磁场强度/A/m(Oe） | 磁通密度/T（KG） |
| 160（2） | 1.35（13.5）；0.25（2.5） |
| 400（5） | 1.95（19.5） |
| 800（10） | 2.10（21.0）；1.70（17.0） |
| 1600（50） | 2.20（22.0）；2.00（20.0） |
| 4000（50） | 2.23（22.3）；2.20（22.0） |
| 6000（75） | 2.25（22.5）；2.25（22.5） |
| 8000（100） | 2.30（23.0）；2.30（23.0） |
| 热处理温度℃ | 带材厚度；规定的磁通密度下的铁损/（W/kg）（W/lb.） |
| 热处理温度℃ | 带材厚度；1.0T(10KG）；1.5T(15KG)；2.0T(20KG) |
| 845 | 0.36（0.014）；22（10）；42 （19）；75（34） |
| 845 | 0.25（0.010）；18（8）；33（15）；55（25） |
| 845 | 0.15（0.006）；15（7）；26（12）；44（20） |
| 845 | 0.10（0.004）；13（6）；20（9）；29（13） |
| 845 | 0.05（0.002）；15（7）；22（10）；35（16） |
| 750 | 0.36（0.014）；26（12）；53（24）；97（14） |
| 750 | 0.25（0.010）；20（9）；40（18）；66（30） |
| 750 | 0.15（0.006）；18（8）；35（16）；60（27） |
| 规定直径/mm（in） | 直径允许偏差/mm（in） |
| 7.94-<12.7（0.315-0.500 0） | ±0.064（0.0025） |
| 12.7-<25.4（0.500-1.000） | ±0.064（0.0025） |
| 25.4-<38.1（1.000-1.500） | ±0.076（0.0030） |
| 38.1-101.6（1.500-4.000） | ±0.13（0.0050） |
| 规定厚度/mm（in） | 厚度允许偏差/mm（in） |
| 规定厚度/mm（in） | 宽度不大于152（6）；宽度不大于152（6） |
| 0.051-0.10 （0.00020-0.0040） | ±0.005（0.0002）；±0.0076（0.0003） |
| 0.10-0.15（0.0041-0.0060） | ±0.0076（0.0003）；±0.010（0.0004） |
| 0.16-0.254（0.0061-0.0100） | ±0.013（0.0005）；±0.019（0.00075） |
| 0.257-0.356（0.010-0.0140） | ±0.025（0.0010）；±0.038（0.0015） |
| 0.358-0.635（0.0141-0.0250） | ±0.038（0.0015）；±0.051（0.0020） |
| 0.638-1.52（0.0251-0.0600） | 0.051（0.0020）；±0.076（0.0030） |
| 形式 | 规格/mm；交货状态 |
| 棒材 | 8.0-30.0；热轧 |
| 棒材 | 30.0-180.0；热锻 |
| 板材 | 3.5-30.0；热轧 |
| 板材 | 30.0-40.0；热锻 |
| 带材 | 0.05-1.0；冷轧 |
